Kontaktní pole
17. 1. 2009
Kontaktní pole
(kontaktní pole mohou být různá)

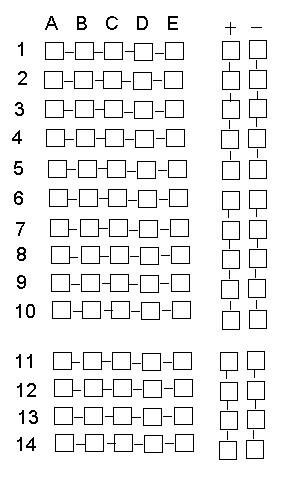

Jak vyplývá z obrázku, jsou na jednotlivých řádcích vzájemně spojeny kontakty a, b, c, d, e. Vývody ve svislém sloupci označeném + jsou propojeny v celé délce, stejně tak jako sloupec označený - je takto propojen, tyto sloupce je vhodné použít pro napájení obvodu.
Realizace zapojení na kontaktním poli
Příklad jednoduchého obvodu naleznete se svítilnou Led uvádí schéma 1 (rubrika:shéma zapojení).Jednotlivé součástky jsou zasunuty do kontaktů označeným čtverečkem s příslušným číslem řáadku a písmenem sloupce.
(schéma 1)
Kladný výboj baterie: 3a
Záporné výboj baterie: 11j
Spínač SDIP: 3e, 3f(4e, 4f)
Rezistro R1:3h, 10h
Dioda LED: 10g(anoda),11g(katoda)
